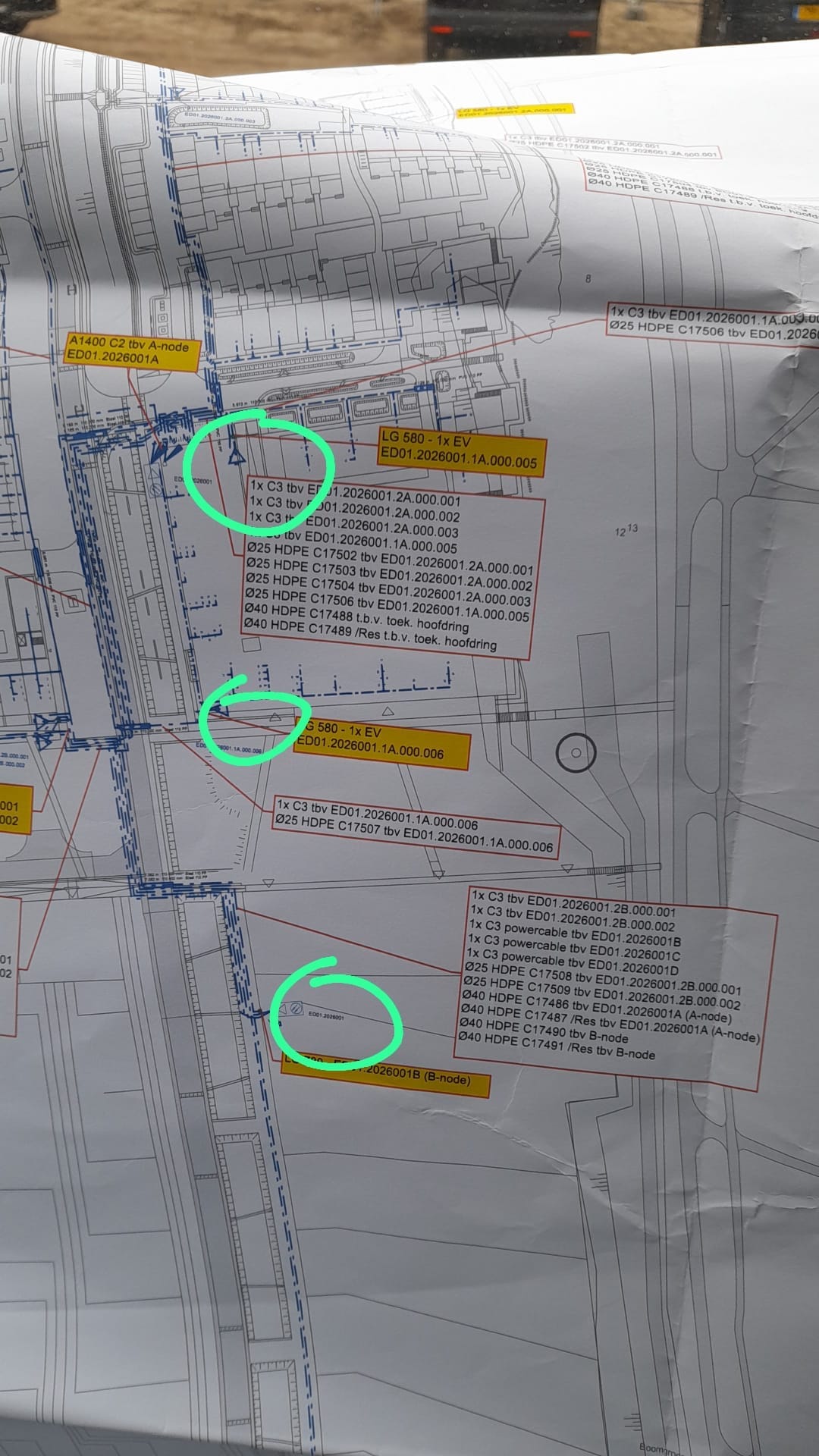

Beschikbare gegevens ordenen
Bestaande tekeningen en projectinformatie zijn samengebracht om zichtbaar te maken wat bekend was en waar nog hiaten zaten.
Project: Veluwse Poort
Opdrachtgever:
Gemeente Ede
Syntax maakt risico’s rond kabels en leidingen inzichtelijk voordat tracé, ontwerp, planning en budget vastliggen.
Zo voorkomt u dat afwijkingen pas tijdens de uitvoering leiden tot herontwerp, vertraging en extra kosten.
Bekijk hoe we opdrachtgevers helpen bij vraagstukken rond kabels, leidingen en de ondergrond.
Project gemeente Ede
Veluwse Poort Ede
Voor de herontwikkeling van de voormalige kazerneterreinen begeleidde Syntax de ondergrondse opgave rond kabels en leidingen. De opdracht draaide om inzicht verkrijgen, belangen afstemmen en de terreinen voorbereiden op woningbouw, wegen en andere nieuwe functies.
Bekijk de werkzaamheden
ProjectVeluwse Poort
OpdrachtgeverGemeente Ede
LocatieEde
Projectperiode2013-2030
OpdrachtProcesbegeleiding kabels en leidingen
De context

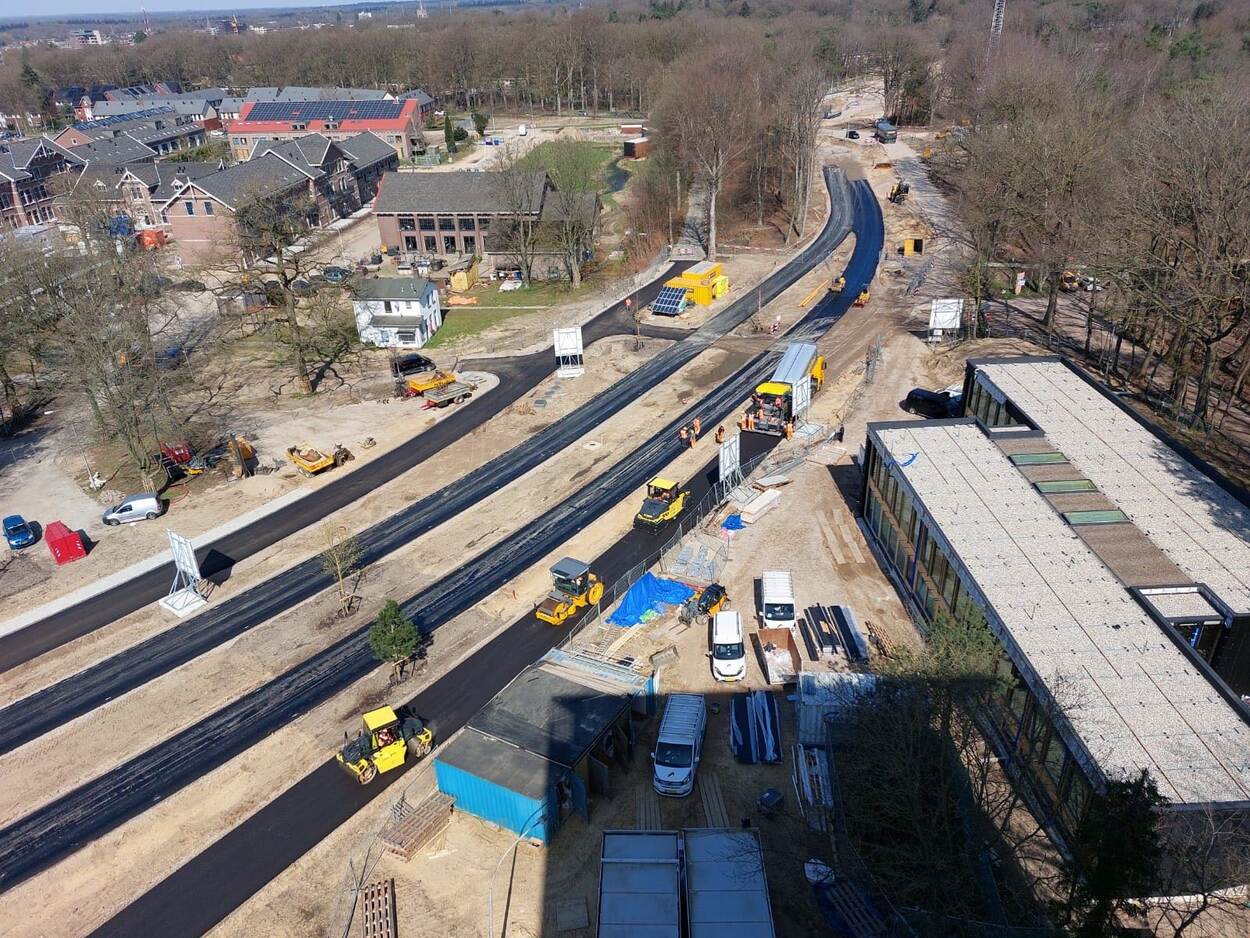

Van defensieterrein naar een nieuw deel van Ede
De gemeente Ede kocht de voormalige kazerneterreinen in 2011 van Defensie voor herontwikkeling. De terreinen liggen aan de oostzijde van Ede, tussen de stad en de Veluwe. Het gebied kent cultuurhistorische en landschappelijke waarden en maakt deel uit van de bredere ontwikkeling Veluwse Poort.
Op de terreinen worden voormalige militaire locaties opnieuw gebruikt voor onder meer wonen en maatschappelijke functies. Daarvoor zijn ook nieuwe wegen, openbare ruimte en voorzieningen nodig. Die nieuwe inrichting kan pas zorgvuldig worden voorbereid wanneer duidelijk is welke ondergrondse infrastructuur aanwezig is en welke objecten moeten blijven, verdwijnen of worden verlegd.
De opdracht van Syntax had betrekking op de kabels en leidingen van de voormalige kazerneterreinen. Dat is een specifiek onderdeel van Veluwse Poort en niet hetzelfde als de volledige gebiedsontwikkeling.
Bij herontwikkeling van een oud defensieterrein is een lijn op een tekening geen besluitbasis. Eerst moet duidelijk zijn welk object werkelijk aanwezig is, wie erover gaat en of het nog een functie heeft.
De ondergrondse opgave
Een terrein met verschillende eigenaren, functies en informatieniveaus
Op de kazerneterreinen lagen kabels en leidingen van Defensie die niet meer in gebruik waren. Daarnaast waren er kabels en leidingen van nutsbedrijven. Niet van alle defensieobjecten was de exacte ligging volledig op tekening beschikbaar.
Dat verschil is bepalend. Een verlaten defensiekabel vraagt een ander besluit en een andere bevoegdheid dan een actieve elektriciteits-, gas-, water- of telecomverbinding van een netbeheerder. Ook een leiding die buiten gebruik lijkt, mag niet zonder verificatie als vervallen worden behandeld.
Voor woningbouw en de aanleg van ontsluitingswegen moesten de terreinen ondergronds worden voorbereid. Daarvoor was niet alleen technische informatie nodig, maar ook procesregie: informatie verzamelen, partijen aanspreken, besluiten vastleggen en maatregelen in de juiste volgorde laten uitvoeren.
Werkzaamheden Syntax
Van versnipperde informatie naar een beheerste ondergrondse aanpak
Syntax sloot met gemeente Ede een raamovereenkomst voor de procesbegeleiding van kabels en leidingen op de kazerneterreinen. De werkzaamheden brachten informatie, eigenaarschap en fysieke maatregelen bij elkaar.
Nutsinfrastructuur inventariseren
De kabels en leidingen van nutsbedrijven zijn geïnventariseerd, zodat duidelijk werd welke netbeheerders en belangen bij de herontwikkeling betrokken waren.
Defensieobjecten onderscheiden
De aanwezige defensiekabels zijn als afzonderlijke categorie behandeld, omdat functie, status en beschikbare liggingsinformatie verschilden van reguliere netten.
Ligging inzichtelijk maken

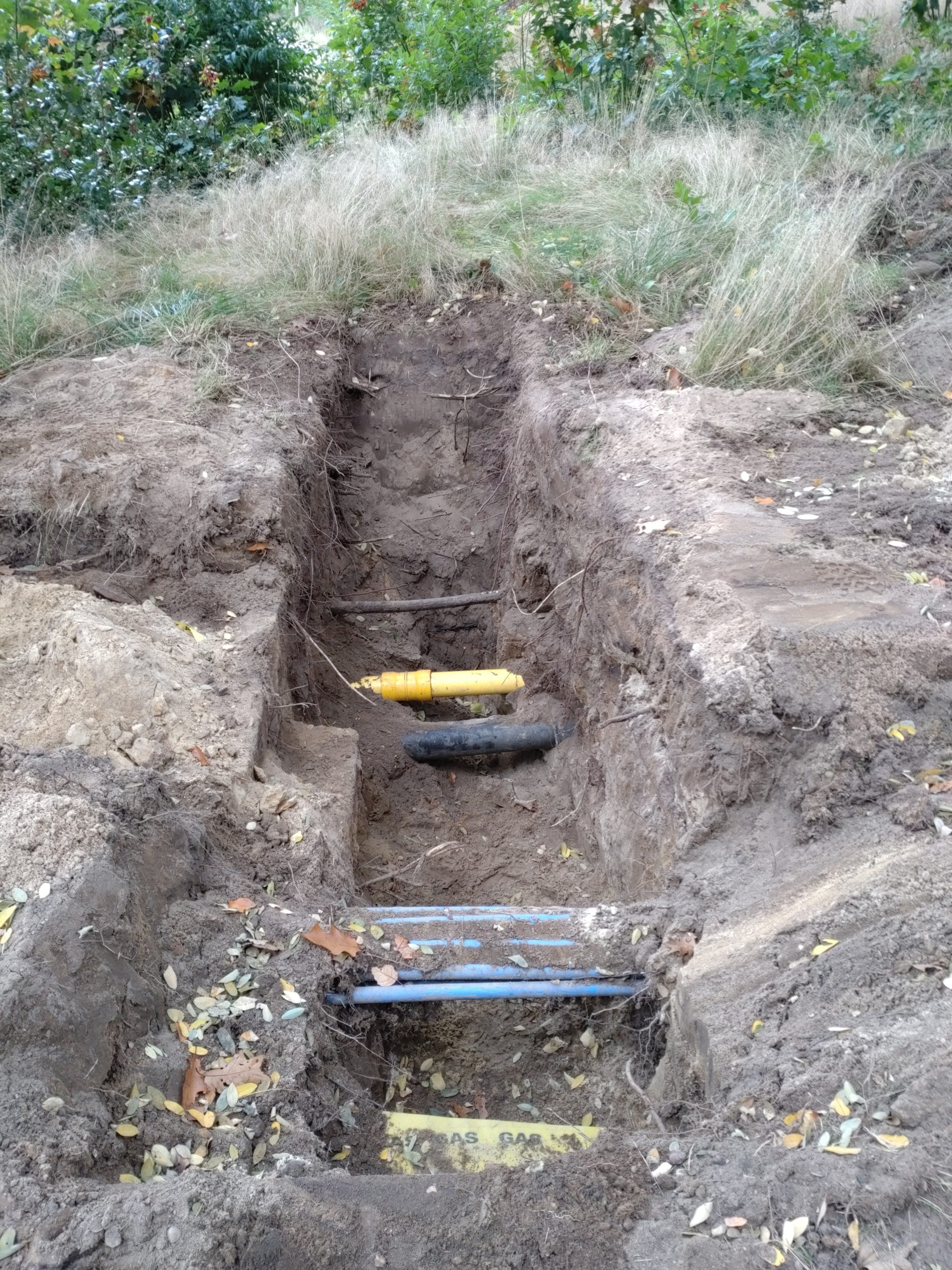

Waar tekeningen onvoldoende zekerheid boden, moest de feitelijke situatie nader worden onderzocht en projectgericht worden vastgelegd.
Verwijderen begeleiden
Verlaten kabels en leidingen van Defensie zijn binnen de functievrijmaking verwijderd nadat status en aanpak voldoende waren vastgesteld.
Verleggingen coördineren
Kabels en leidingen van nutsbedrijven die niet konden blijven liggen, zijn in afstemming met de betrokken partijen verlegd.
Procesbegeleiding
De technische maatregel begint bij een zuiver besluit
Verwijderen en verleggen zijn zichtbare werkzaamheden. De kwaliteit ervan wordt eerder bepaald: bij de identificatie van het object, de eigenaar, de status en de relatie met het toekomstige plan.
01
Projectgebied en nieuwe functies afbakenen
Per ontwikkellocatie moet duidelijk zijn welke ruimte nodig is voor bebouwing, wegen, groen en voorzieningen.
02
Objecten en informatiebronnen verbinden
Tekeningen, beheerinformatie en bevindingen uit het veld worden niet als losse bronnen behandeld, maar onderling gecontroleerd.
03
Eigendom en gebruiksstatus vaststellen
Voor iedere maatregel is onderscheid nodig tussen actieve nutskabels, defensie-infrastructuur en aantoonbaar verlaten objecten.
04
Handhaven, verwijderen of verleggen afwegen
De toekomstige inrichting bepaalt waar een object kan blijven en waar een fysieke maatregel noodzakelijk is.
05
Uitvoering en overdracht beheersen
Besluiten, uitgevoerde maatregelen en actuele gegevens moeten herkenbaar terugkomen in de projectinformatie voor volgende ontwikkelfasen.
Besluiten die niet door elkaar mogen lopen
Vier vragen bepalen of de ondergrond werkelijk beheerst is
Bij een voormalig kazerneterrein ontstaat risico wanneer een technische waarneming direct wordt vertaald naar een maatregel. Tussen aantreffen en uitvoeren zitten vier afzonderlijke besluiten. Elk besluit vraagt eigen bewijs en een herkenbare verantwoordelijke.
Wat is er aangetroffen?

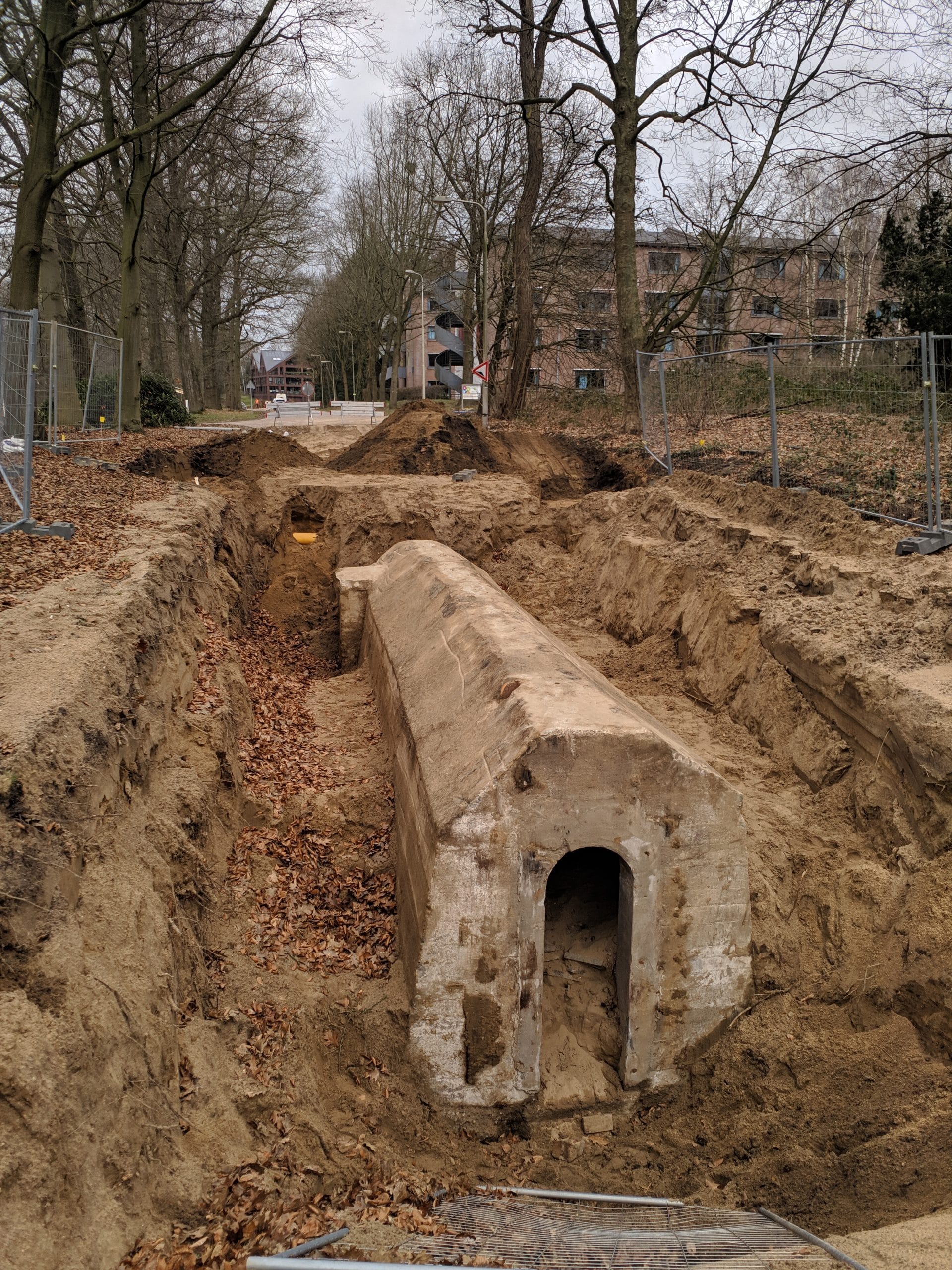

Een kabel, leiding of constructie moet eerst herkenbaar worden vastgelegd. Ligging alleen is niet genoeg. Ook materiaal, diameter, richting en relatie met andere objecten kunnen nodig zijn om de vondst correct te duiden. Zonder die basis blijft onduidelijk of de gevonden situatie overeenkomt met de beschikbare informatie.
Van wie is het object?
Eigendom bepaalt wie informatie kan bevestigen en wie over buitengebruikstelling, bescherming, verwijdering of verlegging mag besluiten. Bij een terrein met voormalige defensie-infrastructuur en reguliere nutsnetten mag dat onderscheid niet op basis van kleur, ouderdom of een eerste indruk worden gemaakt.
Heeft het object nog een functie?
Niet zichtbaar in gebruik is niet hetzelfde als aantoonbaar verlaten. Een object kan buiten bedrijf zijn, tijdelijk niet worden gebruikt of onderdeel vormen van een groter netwerk. De status moet daarom worden geverifieerd voordat een project het als te verwijderen infrastructuur behandelt.
Wat vraagt de toekomstige inrichting?
Een kabel kan technisch blijven liggen en toch botsen met een bouwvlak, wegfundering, boomstructuur of toekomstige beheerstrook. Andersom hoeft een oud object niet automatisch te worden verwijderd wanneer het buiten alle ingrepen ligt. De maatregel volgt uit de combinatie van status en ruimtelijke impact.
Wie organiseert de maatregel?
Netbeheerders, grondeigenaar, ontwerpteam en uitvoerende partijen hebben verschillende verantwoordelijkheden. Een besluit is pas uitvoerbaar wanneer duidelijk is wie ontwerpt, goedkeurt, plant, uitvoert, toezicht houdt en de gewijzigde situatie verwerkt in de projectinformatie.
Wanneer is een locatie vrijgegeven?
Functievrij is geen informele constatering. De projectorganisatie moet kunnen herleiden welke objecten zijn gehandhaafd, welke zijn verwijderd, welke zijn verlegd en welke voorwaarden nog gelden. Alleen dan kan een volgende partij verantwoord verder met bouwrijp maken of realisatie.
Waarom tekeningen niet voldoende waren
Onvolledige registratie vraagt om gerichte verificatie
Een oud terrein bevat vaak meerdere informatielagen. De oorspronkelijke beheeradministratie is ingericht voor het vroegere gebruik, niet voor een latere gebiedsontwikkeling. Daardoor kan een tekening wel richting geven, maar nog geen volledige zekerheid bieden over ligging, diepte, status of samenhang.
De juiste reactie is niet om elk onbekend object direct op te graven. Eerst moet worden bepaald welke onzekerheid werkelijk een ontwerp- of uitvoeringsbesluit blokkeert. Daarna kan onderzoek worden gericht op de locaties waar de uitkomst gevolgen heeft voor woningbouw, ontsluiting of de planning van maatregelen.
Dat voorkomt twee fouten: blind vertrouwen op historische informatie en breed onderzoek zonder duidelijke projectvraag. Procesbegeleiding verbindt daarom het informatietekort steeds aan een concreet besluit.
Uitgevoerde aanpak
Inzicht, inventarisatie en maatregelen in één keten
De projectinformatie beschrijft drie aantoonbare onderdelen van de opdracht: het inzichtelijk maken van de beschikbare gegevens, het inventariseren van kabels en leidingen van nutsbedrijven en het begeleiden van verwijdering en verlegging.
Gegevens inzichtelijkBekende informatie en onzekerheden herkenbaar samengebracht.
Nutsbedrijven in beeldBetrokken kabel- en leidingbelangen geïnventariseerd.
Verlaten objecten verwijderdNiet meer gebruikte defensiekabels uit het werkgebied verwijderd.
Nutskabels verlegdBenodigde verleggingen met de betrokken partijen uitgevoerd.
De kern van deze opdracht
Een terrein is niet functievrij omdat oude kabels buiten gebruik lijken. Het is functievrij wanneer status, eigendom, ligging en maatregel aantoonbaar zijn beheerst.
Voor vergelijkbare gebiedsontwikkelingen
Wanneer deze aanpak relevant is
De werkwijze is toepasbaar op locaties waar bestaand gebruik plaatsmaakt voor nieuwe functies en de kwaliteit of status van ondergrondinformatie niet overal gelijk is.
Voormalige defensie- en bedrijfsterreinen
Historische kabelnetten kunnen een andere registratie, eigenaar en gebruiksstatus hebben dan reguliere openbare infrastructuur.
Langlopende gebiedsontwikkelingen
De ondergrond verandert mee met bouwvelden en fasering. Besluiten en revisiegegevens moeten daarom overdraagbaar blijven.
Functievrijmaking vóór bouwrijp maken
Verwijderen en verleggen moeten aansluiten op het ontwerp, gronduitgifte, ontsluiting en de geplande uitvoeringsvolgorde.
Gerelateerde expertise
Van onzeker object naar uitvoerbare maatregel
Een terrein herontwikkelen met onvolledige ondergrondinformatie?
Maak eerst duidelijk welke kabels een projectbesluit raken
Syntax ondersteunt gemeenten, ontwikkelaars en projectteams bij inventarisatie, verificatie, netbeheerderafstemming en procesbegeleiding rond verwijderingen en verleggingen.
Feitelijke afbakening
Deze pagina is gebaseerd op het aangeleverde projectmateriaal van Syntax en openbare informatie van gemeente Ede. De vermelde projectperiode 2013-2030 komt uit het aangeleverde projectoverzicht. Gemeente Ede vermeldt dat de kazerneterreinen in 2011 van Defensie zijn gekocht voor herontwikkeling.
