Veel civiele raakvlakken
Landhoofden, pijlers, damwanden, viaducten en tijdelijke constructies vragen ruimte in een ondergrond waar bestaande netten aanwezig zijn.
Project:
Knooppunt de Nieuwe Meer
Opdrachtgever:
TriAX
(Besix-Dura Vermeer-Heijmans)
Syntax maakt risico’s rond kabels en leidingen inzichtelijk voordat tracé, ontwerp, planning en budget vastliggen.
Zo voorkomt u dat afwijkingen pas tijdens de uitvoering leiden tot herontwerp, vertraging en extra kosten.
Bekijk hoe we opdrachtgevers helpen bij vraagstukken rond kabels, leidingen en de ondergrond.

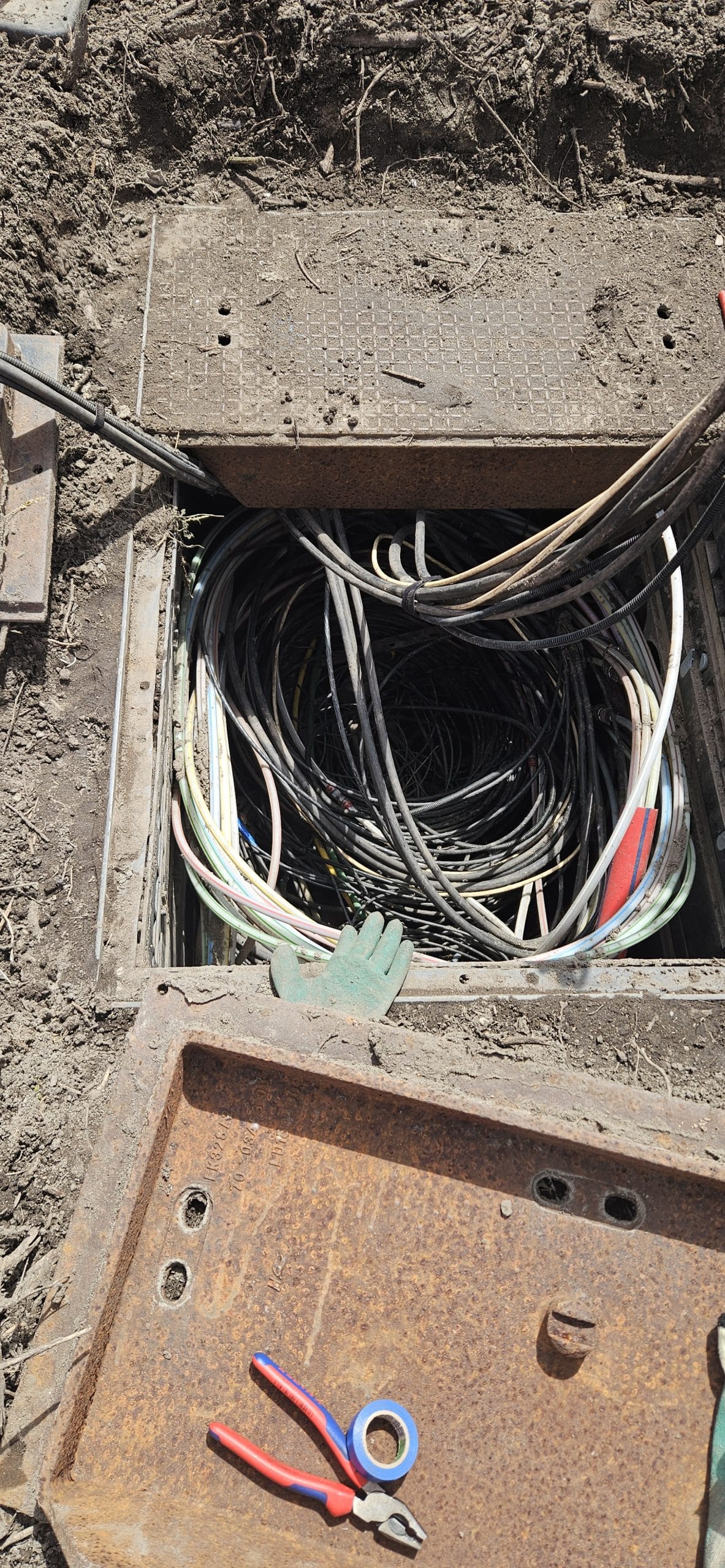

Project TriAX
Reconstructie Knooppunt De Nieuwe Meer
Syntax ondersteunt bouwcombinatie TriAX bij het beheersen van kabel- en leidingraakvlakken, het voorbereiden van noodzakelijke verleggingen en het projectbreed voorkomen van graafschade.
Bekijk de werkzaamheden
ProjectKnooppunt De Nieuwe Meer
OpdrachtgeverTriAX
CombinatieBESIX, Dura Vermeer en Heijmans
LocatieAmsterdam
Periode2023-2031
Projectomschrijving
Een nieuw verkeerssysteem bouwen terwijl het bestaande blijft functioneren
De reconstructie van Knooppunt De Nieuwe Meer is onderdeel van Zuidasdok en de vernieuwing van de A10 Zuid. Tussen Knooppunt De Nieuwe Meer en de S108 gaat de weg van vier naar zes rijstroken per richting. Doorgaand verkeer en bestemmingsverkeer worden van elkaar gescheiden.
Daarvoor worden veertien bestaande viaducten aangepast en wordt een nieuwe fly-over gebouwd die de A10 Zuid met de A4 richting Schiphol verbindt. Bij de Schinkel worden nieuwe bruggen gerealiseerd en komt een nieuwe fietsverbinding. Ook de noordelijke toerit S108 wordt verplaatst.
Het project wordt uitgevoerd in een druk stedelijk gebied met weinig vrije ruimte. Bestaande verkeersverbindingen, spoor, metro, vaarweg, lokale routes en ondergrondse infrastructuur blijven tijdens grote delen van de uitvoering in gebruik. Dat maakt de kabel- en leidingopgave rechtstreeks bepalend voor de maakbaarheid van civiele werkvakken.
De ondergrondse kritieke lijn
Een leidingconflict is hier geen lokaal detail
Bij een project van deze omvang kan één ondergronds raakvlak doorwerken naar funderingen, tijdelijke wegen, bouwlogistiek en verkeersfaseringen. Daarom moeten conflicten worden behandeld voordat het betreffende civiele werkvak afhankelijk wordt van de oplossing.
Lange doorlooptijd
Een uitgangspunt uit de voorbereiding moet jaren later nog herleidbaar en geldig zijn wanneer een volgend werkvak wordt geopend.
Veel gelijktijdig graafwerk
Verschillende uitvoerende partijen kunnen op meerdere locaties werken. Zonder centrale regie ontstaat versnippering in aanvragen, instructies en terugmelding.
Netbeheerderprocedures
Een technisch geconstateerd conflict is pas beheerst wanneer eigendom, maatregel, voorwaarden, planning en besluitvorming zijn georganiseerd.
Beperkte verkeersruimte
Onderzoek en verlegging moeten passen binnen faseringen waarin de A10, A4 en routes in de omgeving zo veel mogelijk beschikbaar blijven.
Overdracht tussen fasen
Nieuwe liggingen, verlaten objecten en tijdelijke oplossingen moeten correct worden verwerkt voordat een volgend team verder ontwerpt of graaft.
Sinds de voorbereiding betrokken
Kabels en leidingen behandelen vóórdat zij de bouwvolgorde blokkeren
Syntax is sinds 2023 betrokken bij TriAX en werkte daarvoor al in de voorbereidende fase van het project. De opdracht is gericht op het tijdig herkennen en behandelen van conflicterende kabels en leidingen.
Dat betekent niet dat ieder geregistreerd object automatisch moet worden verlegd. Eerst moet worden vastgesteld of een werkelijk conflict bestaat met het civiele ontwerp, de werkruimte of de uitvoeringsmethode. Daarna kan gericht worden bepaald of handhaven, beschermen, verwijderen, verleggen of aanpassen van de civiele oplossing passend is.
Deze volgorde voorkomt dat een kaartkruising te vroeg als verleggingsopgave wordt behandeld, maar ook dat een maatgevend conflict pas zichtbaar wordt wanneer funderings- of grondwerk al moet starten.
Raakvlakken aantonen
Proefsleuven leveren alleen waarde wanneer zij een besluit voorbereiden
Syntax brengt raakvlakken tussen het civiele ontwerp en kabels en leidingen in kaart met gericht veldonderzoek. De sleuf is geen doel op zich. De uitkomst moet bruikbaar zijn voor ontwerp, verleggingsbesluit en uitvoeringsvoorbereiding.
OnderzoeksvraagVooraf wordt vastgelegd welk ontwerpraakvlak of welke onzekerheid fysiek moet worden onderzocht.
Werkelijke liggingDe aangetroffen positie, configuratie en relevante kenmerken worden projectgericht vastgelegd.
NetbeheerderoverlegDe feitelijke situatie wordt verbonden met eigendom, functie, voorwaarden en mogelijke maatregelen.
Technische oplossingHet projectteam vergelijkt oplossingen die zowel civieltechnisch als voor de asseteigenaar uitvoerbaar zijn.
Procedurele uitwerkingEen gekozen verlegging of verwijdering wordt via de toepasselijke procedure voorbereid en afgestemd.
Terug naar het ontwerpDe nieuwe feiten en besluiten worden verwerkt in de ontwerp- en uitvoeringsbasis van het betreffende werkvak.
Werkzaamheden Syntax InfraMediairs
Van ondergronds raakvlak naar een uitvoerbare maatregel
Syntax inventariseert waar het civiele ontwerp bestaande kabels en leidingen raakt en bepaalt waar aanvullende verificatie nodig is. Netbeheerders worden geïnformeerd over aangetoonde conflicten. Daarna werkt het projectteam samen met de betrokken partijen aan technisch en maatschappelijk verantwoorde oplossingen binnen de toepasselijke procedure.
Waar een verlegging nodig is, moet duidelijk zijn wat wordt verlegd, wanneer de nieuwe verbinding beschikbaar moet zijn en onder welke voorwaarden het bestaande object kan worden verwijderd of buiten bedrijf gesteld. De maatregel moet aansluiten op de civiele planning en mag niet alleen vanuit één discipline worden geoptimaliseerd.
Naast deze conflictbehandeling organiseert Syntax het Graafloket. Daarmee worden graafwerkzaamheden in relatie tot kabels en leidingen centraal gecoördineerd, zodat grondroerende partijen met actuele informatie en herkenbare afspraken kunnen werken.
Het Graafloket
Eén projectbrede ingang voor veilig grondroeren
Bij gelijktijdige werkzaamheden op meerdere locaties is een KLIC-melding alleen niet voldoende. Het Graafloket koppelt de beschikbare gebiedsinformatie aan de specifieke activiteit, locatie en uitvoeringsvoorwaarden.
01
Graafactiviteit vooraf aanmelden
Locatie, aard, planning en verantwoordelijke uitvoerder worden herkenbaar vastgelegd voordat het werk start.
02
Actuele informatie koppelen
KLIC-informatie, projectmetingen, bekende afwijkingen en projectspecifieke instructies worden in samenhang beoordeeld.
03
Voorwaarden en maatregelen bepalen
Er wordt vastgesteld welke verificatie, bescherming, begeleiding of afstemming nodig is voor veilige uitvoering.
04
Startgereedheid controleren
De uitvoerende partij moet beschikken over de juiste informatie en weten wanneer stoppen en escaleren verplicht is.
05
Afwijkingen terugmelden
Onverwachte liggingen, onbekende objecten en wijzigingen worden niet lokaal opgelost zonder projectbrede terugkoppeling.
06
Informatie actueel houden
Nieuwe feiten uit het veld worden beschikbaar gemaakt voor opvolgende werkvakken en toekomstige graafactiviteiten.
Aantoonbare bijdrage
Wat Syntax binnen het project organiseert
De bijdrage is hieronder feitelijk afgebakend. De pagina claimt geen vermeden schades, besparingen of planningswinst waarvoor geen onderbouwde projectcijfers zijn aangeleverd.
RaakvlakinventarisatieConflicten tussen civiel ontwerp en bestaande ondergrondse infrastructuur herkenbaar maken.
Gerichte proefsleuvenFeitelijke ligging onderzoeken waar kaartinformatie onvoldoende zekerheid geeft voor een besluit.
Afstemming met netbeheerdersAangetoonde conflicten verbinden met eigendom, technische voorwaarden en procedures.
Oplossingen uitwerkenSamen met betrokken partijen toewerken naar handhaven, beschermen, verwijderen of verleggen.
Graafloket organiserenGrondroerende werkzaamheden centraal beoordelen in relatie tot kabels en leidingen.
Projectinformatie borgenAfwijkingen en nieuwe veldinformatie bruikbaar maken voor volgende fasen en werkvakken.
De projectwaarde
Bij een meerjarig infraproject is een kabelconflict pas beheerst wanneer niet alleen de ligging bekend is, maar ook de maatregel, eigenaar, besluitroute, uitvoeringsdatum en doorwerking naar het civiele werk vaststaan.
Gerelateerde expertise
Van verificatie naar veilige uitvoering
Complexe grondroering beheersen
Maak ondergrondse voorwaarden onderdeel van de bouwvolgorde
Syntax ondersteunt aannemerscombinaties, overheden en projectteams bij raakvlakken, proefsleuven, verleggingen en projectbrede beheersing van graafwerk.
Bron en publicatie
De projectspecifieke rol van Syntax is gebaseerd op het aangeleverde projectmateriaal. De projectscope, samenstelling van TriAX, civiele hoofdonderdelen en planning zijn gecontroleerd aan de hand van openbare informatie van Zuidasdok, Rijkswaterstaat en de betrokken bouwpartners.
